Контроллер силовой КС-304У





                                                                                                                                         Увеличение по клику на фотографию

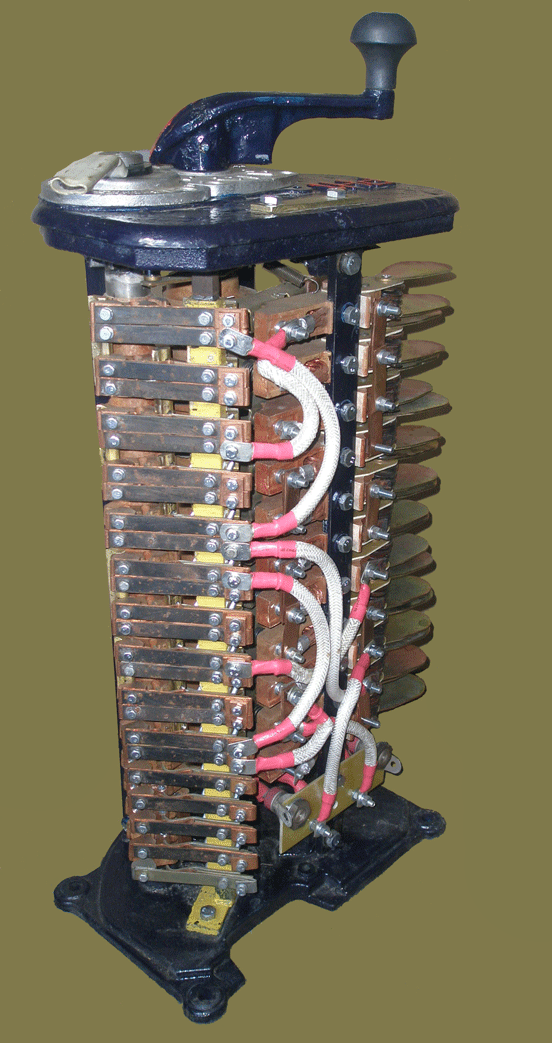

Контроллер силовой  КС-304У (усиленный) предназна­чен для реостатного пуска и электродинамическо­го торможения тяговых электродвигателей руд­ничных электровозов, работающих от контактной сети постоянного тока напряжением 250 V.
Он является усовершенствованной модификацией контроллера силового КС-304М, оба контроллера полностью взаимозаменяемы.
Кроме того, КС-304У по своему техническому назначению, габаритным и присоединительным размерам аналогичен контроллеру КС-305. Это подтверждено технической экспертизой, проведенной в 2008 году  в ОАО "Александровский машиностроительный завод", г. Александровск, Россия.



Условия эксплуатации

 - температура окружающей среды
 - высота над уровнем моря, не более
 - окружающая среда
 - запыленность воздуха, не более
 - рабочее положение
 - вибрация мест крепления
 - охлаждение
-  от минус 5  до плюс 35°С;
-  1200м;
-  взрывобезопасная, руднич­ная;
-  300 mg/m3;
-  вертикальное;
-  в диапазоне частот 1...100 Hz с ускорением 1g;
-  естественное.



 Габаритные и установочные размеры контроллера КС-304У

1 - главный барабан, 2 - реверсивный барабан, 3 - подшипник,
4 - основание; 5 — крышка;6 — рейка; 7 — главный вал;
8 — кулачковая шайба; 9 — кулачковый элемент;
10 - главная рукоятка; 11 - реверсивный вал;12 - сегментодержатель;
13 - сегмент; 14 — реверсивный палец;
15 — стойка; 16—реверсивная рукоятка; 17— панель;
18 — диод; 19— угольник; 20 - выключатель; 21— кулачок;
22 — кожух; 23 — замок




Технические характеристики

Род тока
-  постоянный
Номинальное напряжение цепей, V:
- силовых и управления
- освещения и сигнали­зации

-  250
-  24
Номинальная сила тока ку­лачкового элемента, А
-  410
Режим работы
-  повторно-кратковременный, ПВ=20%
Сила тока продолжительно­го режима кулачкового эле­мента, А
-  220
Номинальная сила тока цепей освещения, А
-  5
Количество контактов, шт:
- коммутирующих
- реверсивных
- цепей освещения
- цепи блокировки

-  11
-  10
-  5
-  1
Нажатие контактов, kgf:
- коммутирующих
- реверсивных
- цепей освещения

-  4±0,5
-  4,7 ±0,8
-  3±0,5
Провал контактов, мм:
- коммутирующих
- реверсивных, не более
- цепей освещения, не более

-  4 ±0,5
-  2
-  1,2
Раствор коммутирующих контактов, мм
-  12±3
Масса, кг
-  103
































Отличительной особенностью контроллера силового КС-304У является усиленный кулачковый  элемент с увеличенной силой тока продолжительного режима. Усиление кулачкового элемента создает дополнительный запас мощности и продлевает срок эксплуатации контроллера.


                                                                                                                                      Увеличение по клику на фотографию

Кулачковый элемент усиленный (слева) и обычный (справа)

Стрелки указывают на узлы кулачкового элемента, которые были усилены:





1 -  дугогасительная катушка
2 -  медный провод гибкого соединения
3 -  наконечники гибкого соединения
4 -  контакты





Блок резисторов БР-1М  предназначен для реостатного пуска и электродинами­ческого торможения тяговых электродвигателей рудничных контактных электровозов сцепной массой 3, 7, 10, 14 тн.







Условия эксплуатации:

-  высота над уровнем моря
-  температура окружающей среды
-  окружающая среда
-  вибрация мест крепления
-  рабочее положение

-  не более 1200 m;
-  от минус 5 до плюс 35 °С;
-  взрывобезопасная, рудничная, запыленность воздуха не более 300 mg/m;
-  в диапазоне частот от 1 до 100 Hz с ускорением 1 g;
-  вертикальное или горизонтальное.





  Габаритные и установочные размеры блока резисторов  БР-1М

1- изолятор фарфоровый; 2, 6 - стойка; 3 - шпилька; 4 - обмотка фехралевая; 5 - болт; 7 - панель клеммная;
8, 10 - элемент сопротивления; 9 - держатель


Технические характеристики:

Род тока
Постоянный
Номинальное напряжение, V
250
Номинальная мощность, kW
14,5
Величина сопротивления ступеней сопротив­лений при температуре 20 °С,W:

-  первой ступени Р1- Р20,472 ±0,047
-  второй ступени P2 - P31,268 ±0,127
-  третьей ступени РЗ - Р4
0,708 ±0,071
Масса, kg
62,5
