Продукция

Запчасти для электрооборудования рудничных электровозов




Кулачковый элемент
(усиленный)
ЭП-010.04.01.000 без
дугогасительной камеры
/Cam element (strong) without the chamber of extinguishing of arc/

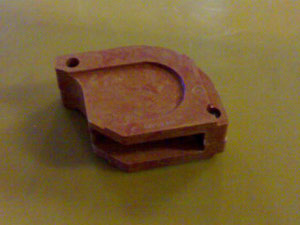

Камера дугогасительная
ЭП-010.04.02.000
( 5ВХ740014)*

/Chamber of extinguishing
of arc/


Кулачковый элемент (обычный) без
дугогасительной камеры
( 6ВХ687005)*
/Cam element (ordinary) without the chamber of extinguishing of arc/

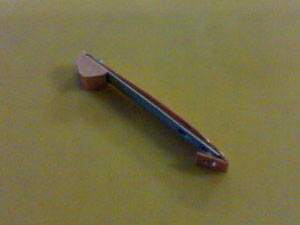

Палец гибкий
реверсивного барабана
ЭП-010.01.01.000
(8ВХ551016)*
/Flexible finger of reversible billow/

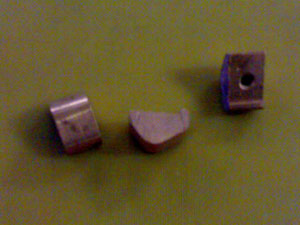

Контакт пальца гибкого
реверсивного барабана
ЭП-010.01.01.002
 (8ТХ551046)*
/Contact of the flexible finger of reversible billow /

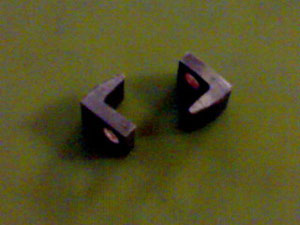

Контакт кулачкового
элемента
   (8ТХ551020)*

/Contac of the cam element (ordinary)/

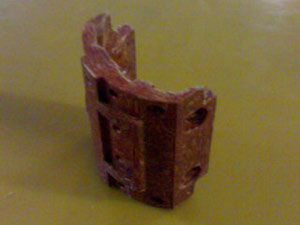

  Сегментодержатель
(8ВХ556016)*
/Holder of segments/

Сегментодержатель
ЭП-010.03.00.003
(8ТХ116002)*
/Holder of segments/
Увеличение по клику на фотографию

  *) Для удобства идентификации  в скобках указаны номера чертежей, используемые
в  чертежах контроллера КС-304М





Увеличение по клику на фотографию

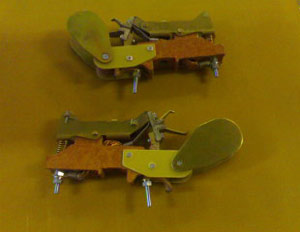

Кулачковый элемент усиленный (слева) и  обычный (справа)
/Cam element strong (on the left) and  cam element ordinary (on the right)/



Конструктивные особенности кулачкового элемента усиленного



Контакты кулачкового
элемента усиленного (справа)
и обычного (слева)


Дугогасительная катушка
кулачкового элемента
 усиленного (слева)
 и обычного (справа)

увеличение по клику на фотографию


Пружины кулачкового элемента
усиленного (справа)
и обычного (слева)




Увеличение по клику

Кулачковый элемент (усиленный)  в комплекте с дугогасительной камерой. Габаритные размеры

1 –  дугогасительная камера (ЭП-010.04.02.000); 2 – гибкое соединение (ЭП-010.04.03.000);
3 – катушка (ЭП-010.04.04.000); 4 - рычаг (ЭП-010.04.01.001), 5 – ось (ЭП-010.04.01.002);
6 - валик (ЭП-010.04.01.003); 7 - изолятор (ЭП-010.04.01.004); 8 – рычаг (ЭП-010.04.01.005);
9 - контакт (ЭП-010.04.01.006);10 - щека (ЭП-010.04.01.007); 11- полюс (ЭП-010.04.01.008);
12 – полюс (ЭП-010.04.01.009); 13 - дугогасительный рог (ЭП-010.04.01.010);
14 - дугогасительный рог (ЭП-010.04.01.011);15 - пружина (ЭП-010.04.01.012);
16 - пружина (ЭП-010.04.01.013); 17- сердечник (ЭП-010.04.01.014);18 -  болт М8х22;
19 - болт М8х50; 20 - болт М8х70; 21 - винт М6х45; 22 - гайка М8; 23 - заклепка 8х38;
24,25 - шайба 8; 26 - шплинт 2х12


 № п/п
Наименование
1 Кулачковый элемент (усиленный) ЭП-010.04.01.000 без дугогасительной камеры  для КС-304У
2 Кулачковый элемент 6ВХ687005* без дугогасительной камеры
 для  КС-304М и КРВ-2М
3 Камера дугогасительная ЭП-010.04.02.000 (5ВХ740014)*
 для КС-304У, КС-304М,  КРВ-2М
4 Кулачковый элемент (усиленный) в комплекте с дугогасительной камерой  для КС-304У
5 Кулачковый элемент  в комплекте с дугогасительной камерой
для КС-304М и КРВ-2М
6 Сегментодержатель  8ВХ556016* (половинка реверсивного барабана)
 для КРВ-2М
7 Сегментодержатель  в сборе (половинка реверсивного барабана)
для КРВ-2М
8 Сегментодержатель  ЭП-010.03.00.003 (8ТХ116002)*
для КС-304У и КС-304М
9 Палец гибкий реверсивного барабана ЭП-010.01.01.000 (8ВХ551016)*
для КС-304У, КС-304М, КРВ-2М
10 Контакт кулачкового элемента  8ТХ551020* для  КС-304М и КРВ-2М
11 Контакт пальца гибкого реверсивного барабана  8ТХ551046*
для КС-304У , КС-304М,  КРВ-2М
12 Главный барабан ЭП-010.02.00.000 (5ВХ237048)* для  КС-304У и КС-304М
13 Реверсивный барабан ЭП-010.03.00.000 (5ВХ237042)*
 для КС-304У и  КС-304М
14 Фехралевый элемент для БР-1М
15 Шпилька для БР-1М
16 Изолятор для БР-1М
 17 Изолятор 8ВХ780014
 18 Изолятор 8ВХ780027

        *)  Для удобства идентификации в скобках указаны номера чертежей, используемые
 в  чертежах контроллера КС-304М





Запчасти для редукторной группы рудничных электровозов







  №   п/пНаименование
 1Колесо коническое  К10У06007
 2Колесо коническое  К14П9000201019
 3 Колесо коническое  АМ8Д-600.12.01.001
 4 Шестерня коническая  К10У06.006
 5 Шестерня коническая К14.90.02.009
 6 Шестерня коническая АМ8Д-600.12.01.002
 7 Колесо зубчатое  К-14П900.02.02.007
 8 Колесо зубчатое  К-10У06.016
 9 Вал-шестерня  К14П900.02.01.018
 10 Вал-шестерня К10У06.008
 11 Вал-шестерня АМ8Д-600.12.01.003



 Пружины подвески






Пружины АМ8Д.600.10.00.001/002 Пружина К-14П9000000034


№ п/п
Наименование
 1 Пружина АМ8Д.600.10.00.001
 2 Пружина АМ8Д.600.10.00.002
 3Пружина К14П9000000034
