Трансформаторы сухие однофазные типа ОСк и ОСкЗ





Трансформаторы типа  ОСк  мощностью 0,63÷5,0 кВА в незащищенном (ОСк) и защищенном (ОСкЗ), включаемые в сеть переменного тока частоты 50 Гц, предназначены  для питания цепей управления, местного освещения, сигнализации и автоматики, выпрямителей.

Применение новой конструкции трансформаторов позволило приблизить их  характеристики к характеристикам торовых трансформаторов:

-  уменьшены  масса  и габариты;
-  снижены токи холостого хода;
-  увеличен КПД серийных изделий.


Трансформаторы предназначены для работы в закрытых установках при следующих условиях:

Окружающая среда
Высота над уровнем моря
Температура окружающей среды
Класс нагревостойкости
Климатическое исполнение по ГОСТ 15150
Степень защиты по ГОСТ 14254		-  невзрывоопасная
-  не более 1000м
-  от - 45ºС до + 45ºС
-  Е
-  У1
-  IP00


Технические характеристики:

Питающая сеть
Ток холостого хода в зависимости от мощности, в %
КПД в зависимости от мощности, в %
Первичное напряжение, В
Вторичное напряжение, В                                                 		-  220±15% В, 50 Гц
-  от 8,7 на 0,63 кВА до 4 на 5,0 кВА
- от 93 на 0,63 кВА до 96 на 5,0 кВА
-  до 660
-  от 5 до 660


Расшифровка условных обозначений трансформатора:

О - однофазный
С - сухой
к - квадратный
З - защищенное  исполнение

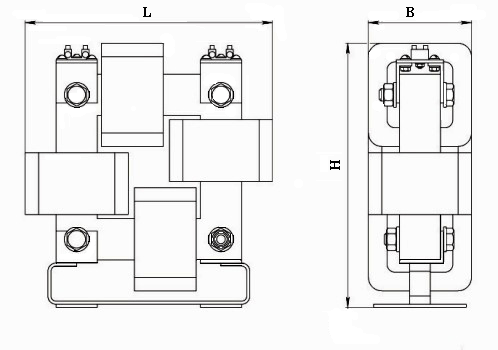

Характеристики, габаритные размеры, масса




Обозначение типа
трансформатора		Номинальная мощность
 (кВА)		Ток х.х ,
 не более (%)		Напряжение к.з.,
не более
 (%)		КПД
(%)
Длина
L
 (мм)
Ширина
В
 (мм)
Высота
H
(мм)
Масса
(кг)
ОСк-0,630,638,75,093,0200902109,8
ОСк - 1,01,07,04,694,02109022013,0
ОСк - 1,61,66,63,794,523010024517,5
ОСк - 2,52,55,43,395,524012025523,0
ОСк - 4,04,04,73,296,026013028532,0
 ОСкЗ-1,0
 ОСкЗ-1,6
 ОСкЗ-2,5
 ОСкЗ-4,0

   По согласованию с заказчиком изготовим трансформаторы с другими параметрами





Трансформаторы сухие однофазные типа ОСкКз

для станций катодной защиты серии ПЭКЗ, КСС,ПТЕ



Трансформаторы серии ОСкКз мощностью 0,6 - 6,0 кВА, включаемые в сеть переменного тока частоты 50 Гц, предназначены для станций катодной защиты ПЭКЗ, КСС, ПТЕ. Данные станции служат для защиты от коррозии трубопроводов различного назначения и подземных металлических сооружений.

Расшифровка условных обозначений трансформатора:

О - однофазный
С - сухой
к - квадратный
К- катодная
з - защита

Характеристики, габаритные размеры и массы
трансформаторов для станций катодной защиты серии ПЭКЗ и ПТЕ





Обозначение типа
трансформатора

Номинальная мощность
(кВА)
Ток х.х.
не более (%)
Напряжение к.з.
не более
(%)
КПД
(%)
Длина L
(мм)
Ширина
 В
(мм)
Высота H
(мм)
Масса
(кг)
ОСкКз-0,60,612,04,593,024024017012,5
ОСкКз-1,21,211,03,594,025025019015,0
ОСкКз-2,42,410,03,594,226026027028,5
ОСкКз-3,03,09,23,394,526026027031,0

Обмотки выполнены из алюминиевого обмоточного провода, согласно техническому заданию разработчика преобразователей


Трансформаторы для ручной дуговой сварки ТДк-150





Трансформатор ТДк-150 разработан, как сварочный трансформатор для широкого бытового применения.

ТДк-150 предназначен для ручной дуговой сварки штучными электродами (ММА) переменным током малоуглеродистых и низкоуглеродистых сталей от 1 до 4 мм. Изделие надежно и просто в эксплуатации и обслуживании.
ТДк-150 обладает волнообразной падающей внешней характеристикой, позволяющей достичь надежного начального зажигания дуги, устойчивого процесса горения, эластичности дуги, высоких характеристик сварного шва. Разработчики сознательно оставили естественную вентиляцию аппарата.

Применение нестандартных подходов к проектированию дало высокие показатели ПВ при низких габаритных и весовых характеристиках изделия.


Трансформатор предназначен для работы в закрытых помещениях и открытых площадях при отсутствии атмосферных осадков,  песка и пыли с соблюдением следующих условий:

Окружающая среда

Высота над уровнем моря
Температура окружающей среды
Относительная влажность                               		-  невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газ и паров,
разрушающих металлы и изоляцию
-  не более 1000 м
-  от -10 до + 40 С
-  не более 80% при +20 С

Технические характеристики:

Напряжение в питающей сети, В                               - 160 ÷ 220
Величина сварочного тока, А                                     - 60 ÷ 150
ПВ при 150А,%                                                          - 30
Вид регулировки тока                                                - ступенчатая
Потребляемая мощность, кВт                                    -  4,5


Расшифровка  условных обозначений трансформатора:

Т - трансформатор
Д - дуговой
к - квадратный

Габаритные размеры, масса


Обозначение
типа трансформатора
Длина L
(мм)
Ширина B
(мм)
Высота H
(мм)
Масса
(кг)
ТДк-150 500 250 470 27,00
