Стабилизаторы напряжения




 СНЭО 5, СНЭО 7 СНЭО 10, СНЭО 15 СНЭО 6,5, СНЭО 9,5




 СНЭО 5     СНЭО 7   СНЭО 10    СНЭО 15   СНЭО 6,5
СНЭО 9,5

 Номинальная мощность, кВА 5 7 10 15 6,5 9,5
 Мощность при напряжении 160 В, кВА 5 7 10 15 4,8 7
 Перегрузка, допускаемая в течение 4с, кратность 4 4 4 4 3 3
 Диапазон стабилизации входного напряжения, В 160-250 160-250 160-250 160-250 128-280 128-280
 Выходное напряжение в диапазоне стабилизации, В 220 + 4% 220 + 4% 220 + 4% 220 + 4% 220 + 8% 220 + 8%
 Рабочий диапазон входного напряжения, В  145-270         120-290
 Регулирование непрерыв. непрерыв. непрерыв. непрерыв. дискретное,
непрерывное
 дискретное,
непрерывное
 Тепловая защита (отключение при перегрузке трансформатора), град. по Цельсию  98 + 2 охлаждениеестественное
 Защитное отключение нагрузки при напряжении, В 270 270 270 270 290 290
 Габариты НхВхL, мм 340х245х435 340х245х435 330х414х435 340х245х435 340х245х435 340х245х435
 Масса, кг 31 45 61 70 30 42


Накопители - преобразователи электроэнергии



    ПНА 31          ПНС 33-0,5      ПНС 32-0,5    ПНС 32-1,25     ПНС 33-1,25      ПНС 33-2,5




ПНА 31 ПНС 33-0,5  ПНС 32-0,5 ПНС 32-1,25 ПНС 33-1,25 ПНС 33-2,5
 Мощность номинальная/пиковая , ВА 300/600 500/1000 500/1000 1250/2500 1250/2500 2500/5000
 Напряжение аккумуляторов, В 12/24 12/24 12 24 12 24
 Выходное напряжение   220+5/-10 В; 50 + 0,5 Гц
 Форма выходного напряжения             квазисинусоида синусоида синусоида             квазисинусоида
 Диапазон изменения входного напряжения, В 11-14,5/22-29 11-14/22-28 11-14 22-28 11-14 22-28
 Напряжение автоматического отключения, В 10,2/20,5 10,2/20,5 10,2 20,5 10,2 20,5
Номинальный ток заряда, А 10/4,5 10/5 10 6;12;18 30 20
 Напряжение поддержания заряженного состояния
аккумуляторной батареи, В
 13,7+ 0,1
/ 27,5+ 0,1
 13,7+ 0,1
/ 27,5+ 0,1

13,7+ 0,1

27,5+ 0,1

13,7+ 0,1

27,5+ 0,1
 Напряжение сети при переключении режимов, В
- сеть/аккумулятор
- аккумулятор/сеть

175-180
244-248

175-180
244-248

175-180
244-248

175-180
244-248

175-180
244-248

175-180
244-248
 Габариты НхВхL, мм 180х150х335 155х110х350 200х140х305 250х160х450 230х210х550 230х210х550
 Масса, кг 7 4,5 5,5 10 10

 14



Контроллер рудничный взрывобезопасный КРВ-2М






Контроллер рудничный взрывобезопасный КРВ-2М предназначен для управления тяговыми электродвигателями аккумуляторных электровозов с секционной батареей.

Условия эксплуатации:

климатическое исполнение
высота над уровнем моря, не более
температура окружающего воздуха
относительная влажность окружающей среды
окружающая среда
исполнение по взрывозащите
-  УХЛ и Т, категория 5 по ГОСТ 15150-69
-  1200м
-  от - 5°С до + 35°С
-  при температуре (35±2)°С: (98±2)%
-  взрывоопасная (шахты опасные по газу и пыли)
-  рудничное взрывозащищенное РВ-3В


Увеличение по клику

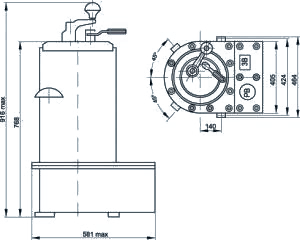

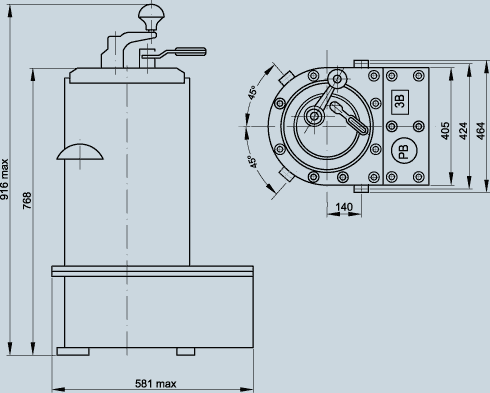

Габаритные размеры контроллера  КРВ-2М


Технические характеристики

Род тока
Режим работы
Напряжение номинальное, В
Ток номинальный, А:
                - кулачкового элемента
                - цепей освещения
Количество контактов, шт:
                 - коммутирующих
                  - реверсивных
Нажатие контактов, Н:
              - коммутирующих
              - реверсивных
Провал коммутирующих контактов, мм
Раствор коммутирующих контактов, мм
Номинальное напряжение блок контактов, В, не более
Номинальный ток блок контактов, А
Количество блок контактов, шт
Масса, кг, не более
- постоянный
- продолжительный
- 300

- 150
- 4

- 7
- 8

- 24,5-34,3
- 19,6-32,3
- 3,5-4,5
- 9-13
- 220
- 4
- 1
- 160

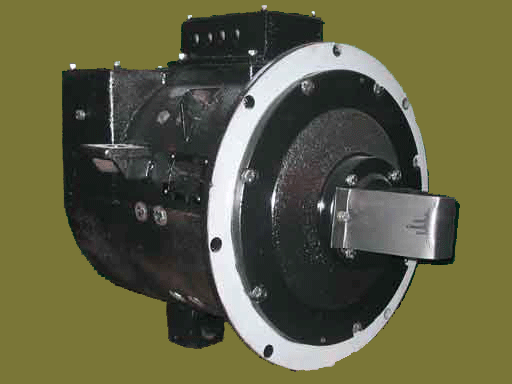

Электродвигатели постоянного тока

рудничные тяговые типа ДТНР и запчасти к ним






Данные электродвигатели предназначены для комплектации рудничных контактных электровозов К10, К14 и К14У.

Предлагаем к реализации следующие электродвигатели:

ДТНР-33/20
ДТНР-34/25
ДТНР-45/27
ДТНР-46/33

Расшифровка условного обозначения электродвигателей:

Д – двигатели;
Т – тяговые;
Н – самовентилируемые;
Р – рудничные;
33, 34 и 45, 46 – величина мощности двигателя в киловаттах в часовом режиме;
20, 25 и 27, 33 -  величина мощности двигателя в киловаттах в продолжительном режиме.

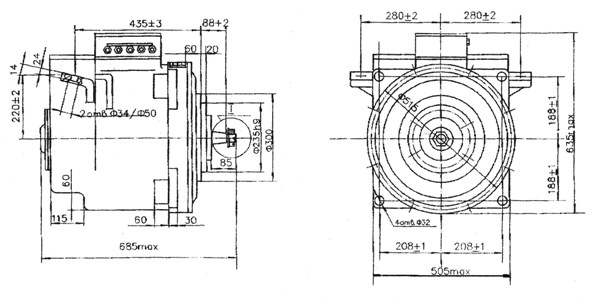

Габаритные  и установочные размеры двигателей  ДТНР-33/20 и ДТНР-34/25М

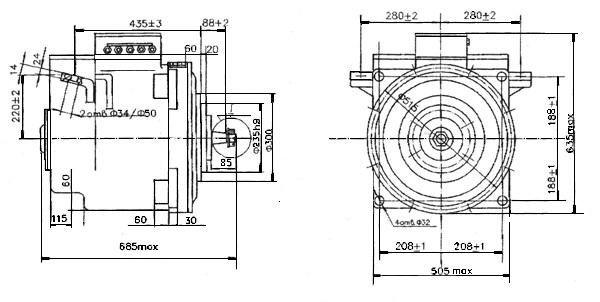

Габаритные и установочные размеры двигателей  ДТНР-45/27 и ДТНР-46/33М





Технические характеристики  основных типов электродвигателей

Параметры
ДТНР-33/20
ДТНР-45/27
Режим работы
S2-60min
(часовой)
S1
(продолжит.)
S2-60min
(часовой)
 S1
(продолжит
.)
Макс. частота вращения, об/мин.
3000
3000
4000
4000
Направление вращения
Реверсивное
Реверсивное
Реверсивное
Реверсивное
Электромагнитное возбуждение
Последоват.
Последоват.
Последоват.
Последоват.
Исполнение
Рудничное
Нормальное
Рудничное
Нормальное
Степень защиты (ГОСТ14254-80)
IP43
IP43
IP43
IP43
Способ охлажден. (ГОСТ20459-75)
ICO1
ICO1
ICO1
ICO1
Масса, кг.
500±30
500±30
Не бол. 580
Не бол. 580
